Schetsen ontvouwing

Voorbeeld stapeling: euro pallet

Proefmaquette stapelmethode

De stapelmethode is stevig, houdt de verpakkingen goed op hun plaats, en kan worden aangepast voor verschillende palletgroottes.

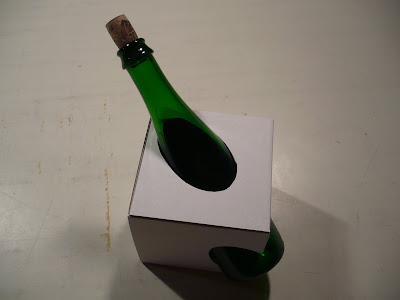

Eindmaquette Bottle Packaging

De fles is op een merkwaardige manier verpakt in een "gewone" kubus. De verpakking heeft veel ruimte om bedrukking op te plaatsen. Binnenin de doos is extra ruimte waarin extra's kunnen worden gestopt, zoals een flessenopener of iets om te eten bij de drank. Hetzelfde concept kan aangepast worden voor zo goed als elke fles, of er kunnen meerdere flessen verpakt worden in 1 doos.

Proefmaquettes voor doorsnedes fles

Eerste poging: doorsnede in de flap komt niet overeen met de doorsnede op het zijvlak.

Tweede poging: doorsnedes komen overeen, er werd gecompenseerd voor de ziel van de fles.

Doorsnede aan bovenvlak wordt door veelvuldig te proberen bepaald.

Proefmaquettes kubus

Overlapping aan de binnenkant werd verkleind. Eindresultaat blijft even sterk.


Eerste volledige doos. Probleem: doos is groter dan 12x12x12 cm door dikte karton.


Doos met compensatie voor dikte karton. Maten van de kubus kloppen perfect.

Proefmaquettes kartonverbindingen

Probleem: verbinding niet sterk, beide zijden sluiten slecht aan.


Voordeel: weinig extra karton, mooie afwerking aan buitenkant. Nadeel: bovenkant hangt los, niet zeer sterk.


Voordeel: Mooie afwerking aan buitenkant, makkelijk samen te steken. Nadeel: sleuf kan doorscheuren.


Voordeel: zeer sterk (sterkste verbinding), mooie afwerking, makkelijk te assembleren. Nadeel: relatief veel extra karton nodig.

Kartonverbindingen

Stapelen verpakking

Doordat mijn verpakking slechts 1 vlak heeft waar de fles niet uitsteekt, is het moeilijk om een grote hoeveelheid van deze flessen te stapelen. Mijn oplossing hiervoor gebruikt een raster dat tussen de lagen van flessen geplaatst wordt. Het raster bestaat uit slechts 2 soorten onderdelen die uit rechthoekige platen kunnen gesneden worden, zonder veel verlies. Deze oplossing is stevig, maar heeft als nadeel dat er extra karton wordt gebruikt voor de tussenlagen en dat de verpakkingen niet volledig compact op elkaar geplaatst worden.
